Cortex® M1 SOTDMA SmartAIS-transponder

• Med fjärrövervakning av båt
• Robust och tålig design
• Låg strömförbrukning
• Galvanisk isolering
• GNSS med flera konstellationer

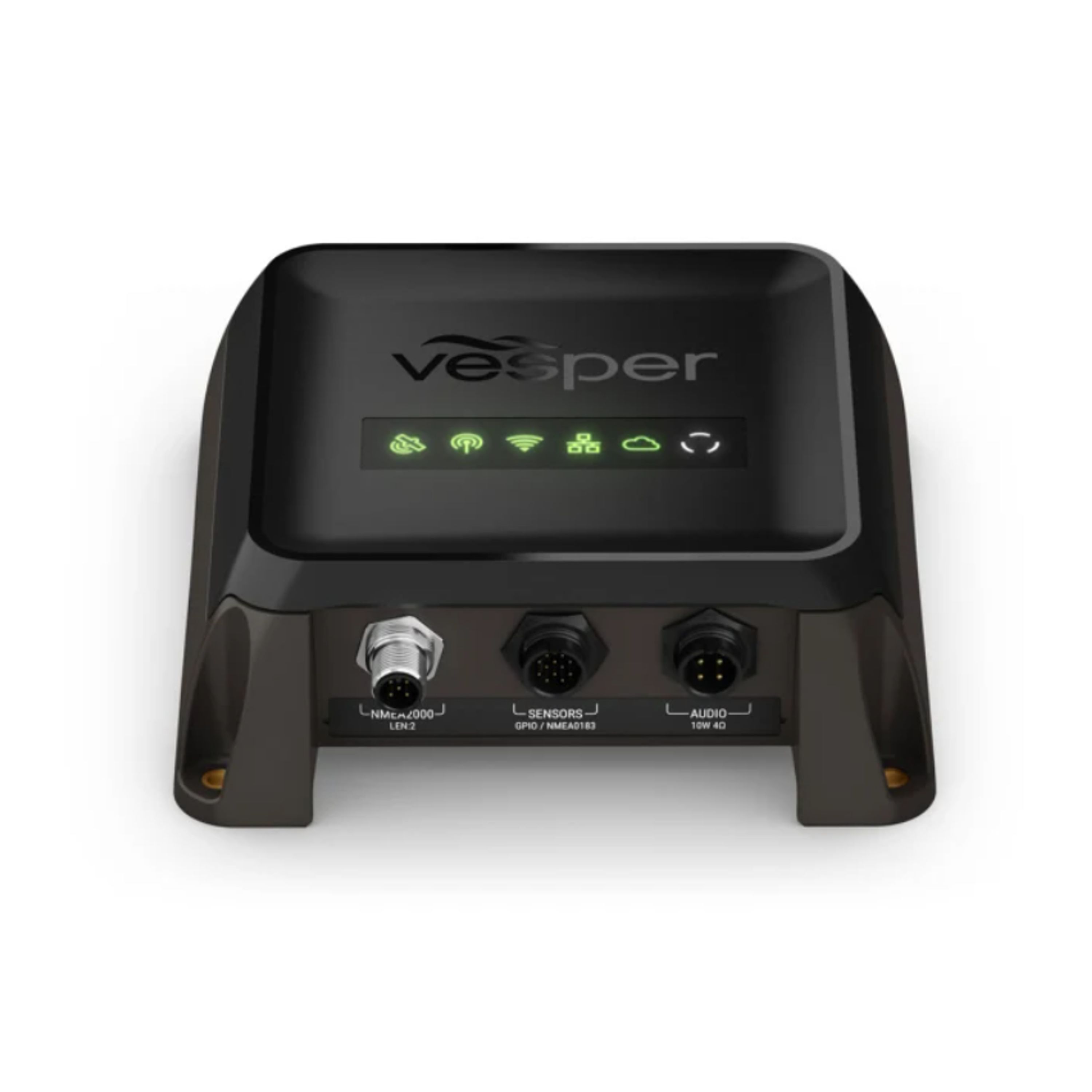

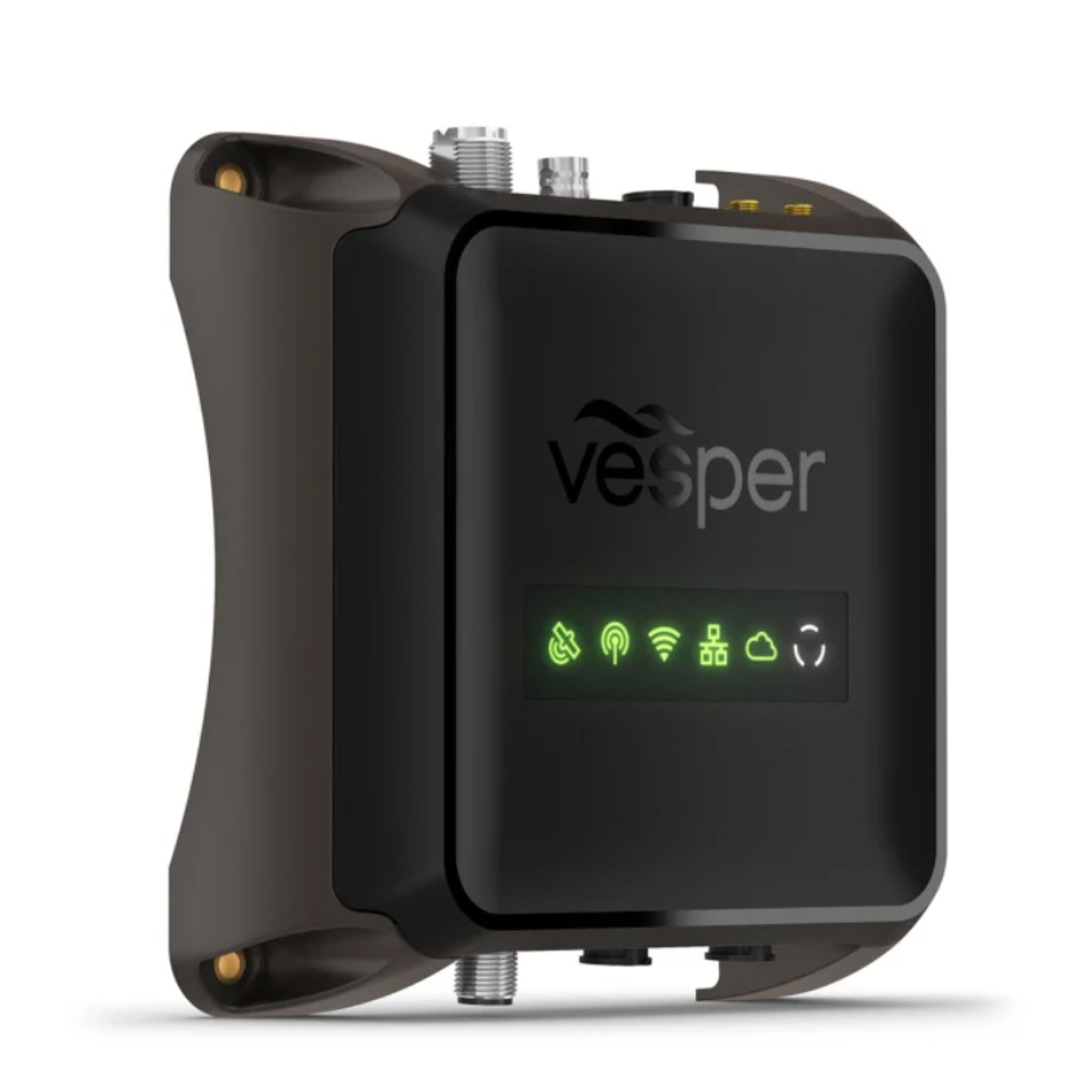

Cortex® M1 SOTDMA SmartAIS-transponder med fjärrövervakning av båt

Cortex M1-hubben kombinerar avancerad teknik för att undvika kollisioner med proaktiva varningar samt fjärrövervakning och styrning av system ombord från din kompatibla smartphone.

Fördelar

• Robust och tålig design - Cortex-hubben är vattenklassad till IPX7-standarden och det termiska polymerhöljet är värmetåligt och korrosionsbeständigt – så att du tryggt kan montera den praktiskt taget var som helst ombord.
• Låg strömförbrukning - Cortex-hubben är konstruerad för minimal strömförbrukning med endast 500 mA och kan vara på hela tiden för att hålla dig informerad. Den varnar dig även när MFD:n är avstängd – perfekt om du behöver spara ström vid ankring eller på en lång resa.
• Galvanisk isolering - Galvaniskt isolerade portar och interna komponenter skyddar Cortex-hubben och ansluten utrustning från elektriska kortslutningar och kretsskador i den korrosiva marina miljön.
• GNSS med flera konstellationer - Med snabba 10 Hz GPS-uppdateringar som håller jämna steg med båten visas båtens position med hjälp av flera globala satellitnätverk. När du ansluter andra enheter till din Cortex GPS med NMEA 2000 eller NMEA 0183, drar all inbyggd utrustning nytta av Cortex supersnabba GPS-funktion.

UNDVIKANDE AV KOLLISION
Cortex M1 är en komplett klass B SOTDMA-transceiver som kombinerar GPS-, AIS- och kursdata med smart logik för att proaktivt varna dig om vissa kollisionsrisker med larm eller varningar via röstmeddelanden som ökar i styrka tills de bekräftas. AIS-fartygsinformation (namn, bäring och relativ position) tillhandahålls kontinuerligt med hjälp av AIS-information som sänds från andra båtar.

ANKARVAKT
Med den faktiska ankarpositionen från fören och den inbyggda kurssensorn i Cortex håller smartAIS reda på båtens rörelse och avger ett larm för ankardrag eller om vindhastigheten, riktningen eller vattendjupet ändras. När du är på båten kan du få varningar på din kompatibla mobila enhet via Cortex Onboard-appen – eller via Cortex Monitor-appen när du är i land.

MAN ÖVERBORD
Cortex smartAIS håller kontinuerligt koll på man överbord-aktiveringar (MÖB) och avger ett larm när en sådan upptäcks. MÖB kan aktiveras manuellt via Cortex Onboard-appen för smarta enheter eller automatiskt från en AIS MÖB-sändare – som startar ett bakåtspårningsläge för snabbare hämtning.

RÖSTVARNINGAR MED RIKTNING
I händelse av kollisionslarm meddelar Cortex riktningen på kollisionsrisken, t.ex. ”kollisionsvarning, styrbords för”. Istället för ett tvetydigt pip som andra AIS-system ger, talar Cortex om för användarna vad varningen gäller och hotets riktning.

ÖVERVAKNING OCH KONTROLL
Kontrollera båtens status, ta emot varningar och styr enheter med Cortex fjärrövervakning med hjälp av Cortex handenheter (säljs separat) eller Cortex-smartphoneappar. Anslut upp till 5 externa sensorer direkt till systemet för ökad övervakningskapacitet.

APPEN CORTEX MONITOR
Abonnera på Cortex Monitor för att ta emot varningar, se realtidsinformation om din båt och fjärrstyra enheter som luftkonditionering, belysning, kylning eller ismaskiner med hjälp av Cortex Monitor-appen på din kompatibla smartphone.

APPEN CORTEX ONBOARD
När du är på båten kan appen Cortex Onboard fungera som ditt primära gränssnitt tillsammans med Cortex M1-hubben, så att du kan övervaka båtstatus, ta emot varningar, visa instrumentdata och visa AIS-skärmar på den kompatibla smarta enheten.

VISA TYDLIGT DINA AVSIKTER
Sänd inbyggd kurs via AIS-sändningar till andra båtar så att de kan följa sin närmaste passeringspunkt mer exakt och ändra kurs för att undvika dig.

NÄTVERKSANSLUTNING
Cortex kan ta emot och sända information via NMEA 0183- och NMEA 2000-nätverk, vilket gör den kompatibel med de flesta moderna plottrar och multifunktionsskärmar.

• Allmänt
  • fel på sändarfrekvens: mindre än 300 Hz
  • enhetsstorlek: 168 x 168 x 58,7 mm (6 5/8″ x 6 5/8″ x 2 5/16″)
  • vikt: 770 g
  • vattenklassning: IPX7
  • driftspänning: 9-33V
  • strömförbrukning: 12 V: max 6 A, 700 mA m
  • driftstemperatur: -25 till +55 °C
  • ATIS

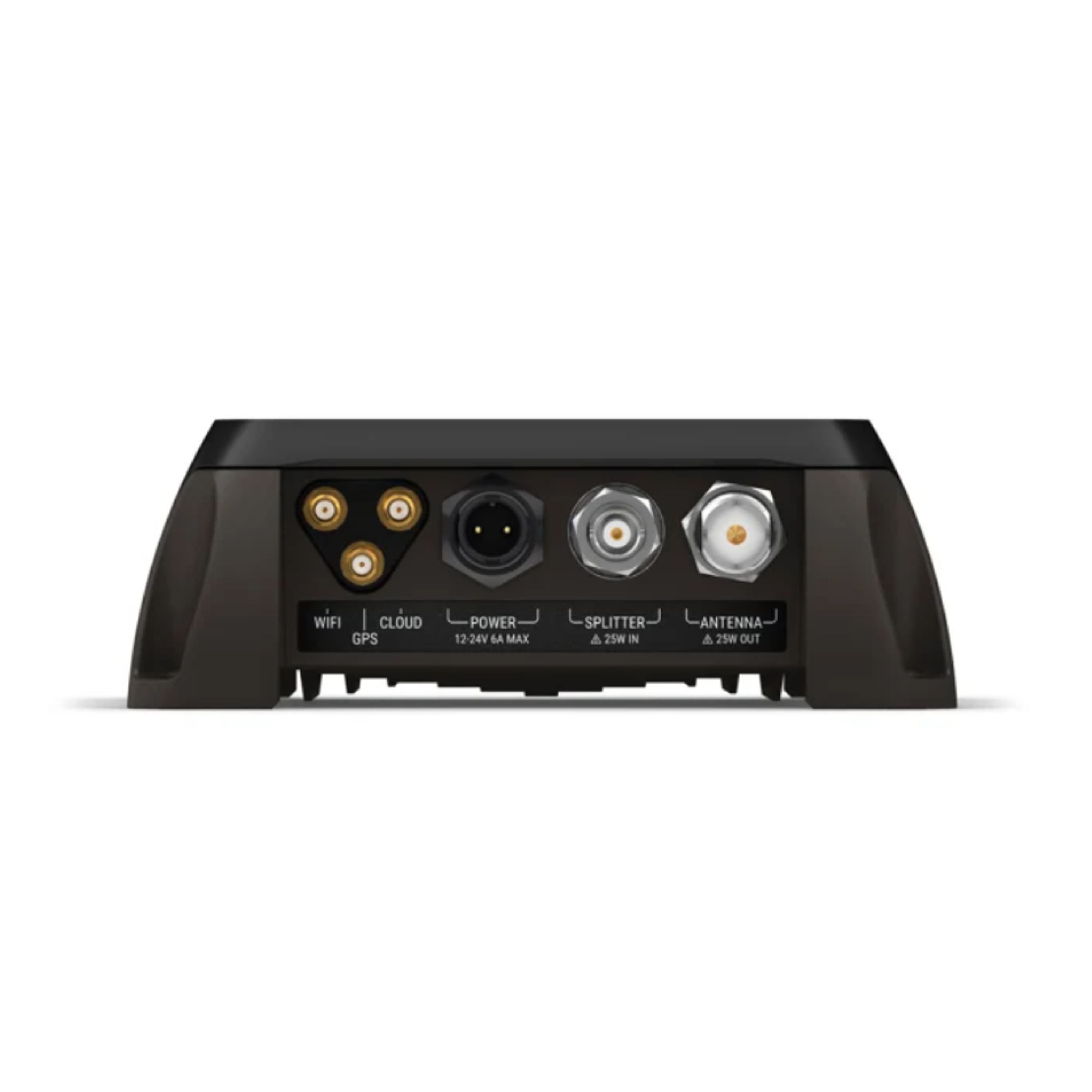

  • ant-kontakt: SO239
  • splitter: maximal ineffekt 25 W, inlänkningsdämpning RX 0dB, TX < 2dB
  • splitterkontakt: BNC
• VHF-röst
  • vhf-frekvensområde TX: 156.025–161.600 MHz
  • vhf-frekvensområde RX: 156.050–163.275 MHz
  • särskilda RX vhf-kanaler: 3
  • vhf-uteffekt: 25 W, 1 W (hög, låg)
  • region: USA, Kanada, internationellt
  • känslighet (12 dB SINAD): 80 dBm
  • adjacent channel selectivity för vhf: 80 dB
  • falsk frekvens: 70 dB
  • vhf-intermodulation: 70 dB
  • parasitisk strålning: mindre än -80 dBc (vid 25 W)
  • maximal ljuduteffekt: 10 W, < 1% THD
  • maximal antenneffekt: 6 dBi
• Class D DSC
  • klass: Class D
  • särskilda RX DSC-kanaler: 1
  • känslighet (1 % BER): -113 dBm
  • adjacent channel selectivity för DSC: 80 dB
  • DSC-intermodulation: 67 dB
• AIS
  • klass: SOTDMA klass B
  • särskilda RX AIS-kanaler: 2
  • frekvensintervall: 156.025 - 162.025 MHz
  • AIS-uteffekt: 5W
  • AIS-känslighet (20 % PER): -113 dBm
  • adjacent channel selectivity för AIS: 80 dB
  • AIS-intermodulation: 67 dB
• GNSS
  • GNSS-känslighet: -167 dBm
  • konstellationer: GPS, GLONASS, BeiDou, Galilleo
  • kanaler: 72
  • stöd för differential: SBAS, WAAS, EGS
  • navigeringstakt: 10 Hz
  • kontakt: SMA
  • certifieringar: IEC 61108
  • funktioner: störskydd, spoofingskydd
• Networking

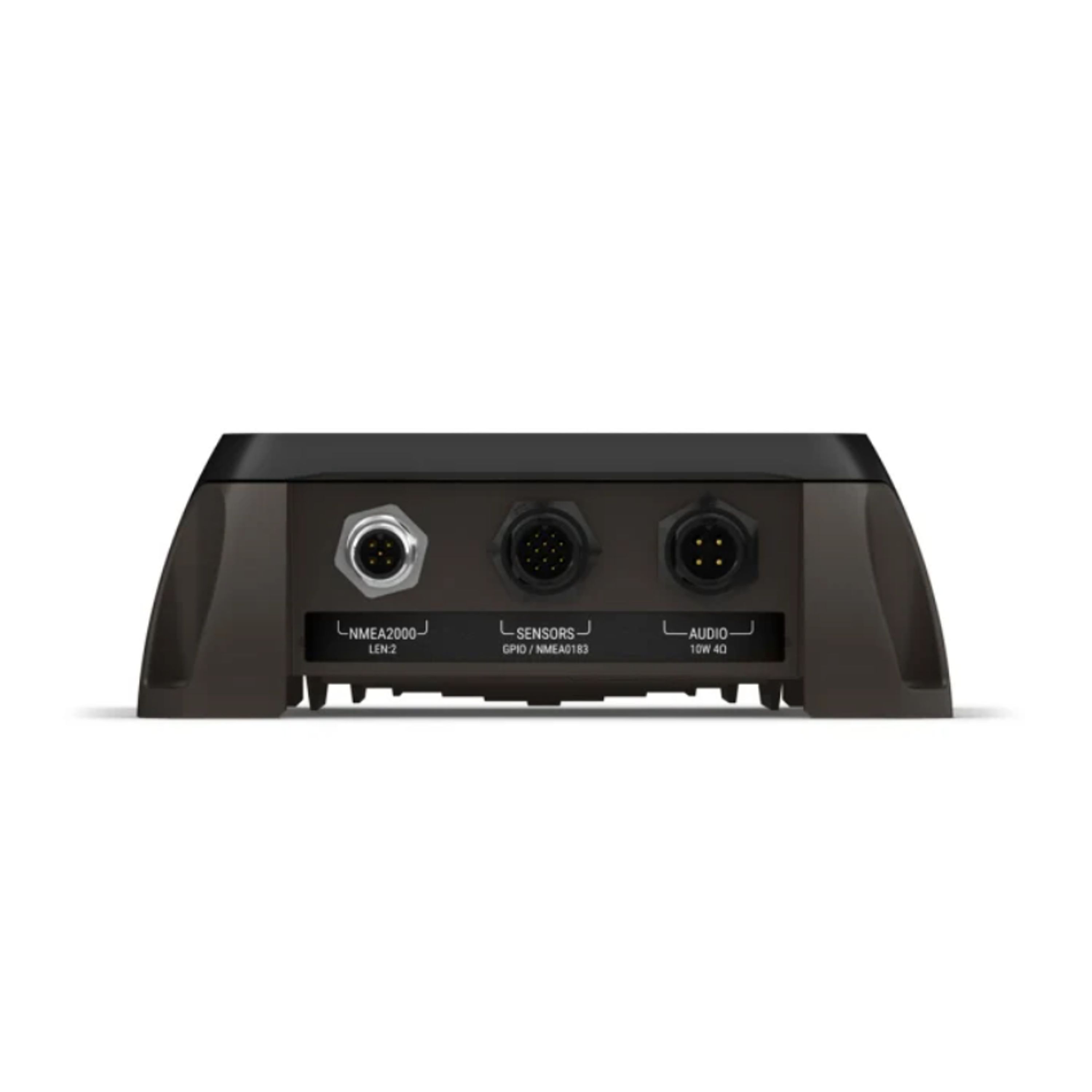

  • NMEA 2000®-gateway: 1 isolerad mikro-C-hanport, AIS, GPS- och MOB PGN-utgång, gateway bryggning till/från NMEA 0183
  • NMEA 2000® LEN: 2
  • NMEA 0183-detalj: 1 isolerad NMEA 0183-port, AIS- och GPS-satser, gateway bryggning till/från NMEA 2000®, 4800/38400 baud
  • trådlös säkerhet: WPA2 Personal
  • molnanslutning: LTE-Cat1 med 3G-reservsystem (USA, Kanada), 3G (Europa, Asien), integrerat SIM, integrerad antenn, extern SMA-RP-antennport
  • reglageutgångar: 2; styrning på minussidan (max 150 mA)
• Sensorer
  • kompatibel med NMEA 2000®
  • riktning: 9-axlad, noggrannhet: +/- 10 grader, uppdaterad frekvens: 10 Hz (max)
  • barometer: uppdateringshastighet 1 Hz max (medelvärde)
  • batterispänning: uppmätt vid strömingång
  • externa sensoringångar: 5; digital (0–24 V), analog (0–17 V)
• Ljud
  • funktioner som stöds: VHF RX, larm
  • förstärkare: 10 W klass D, THD < 1 % 4 ohm

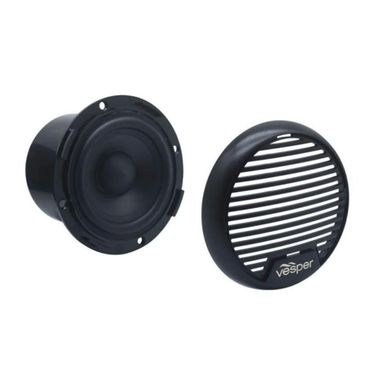

  • extern högtalare: 10W, 4 ohm
  • extern högtalare: 30W, 4 ohm
• Elektrisk specifikation
  • säkerhetsavstånd till kompass: standard 80 cm (31,5″), styrning 40 cm (15,7″)
• Anslutningar

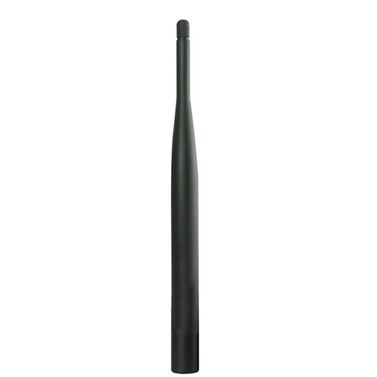

  • trådlös anslutning: åtkomstpunkt för upp till 5 handenheter (max 10 enheter totalt), simultant klientläge, 2,4 GHz, 802.11b/g/n, integrerad antenn, extern SMA-RP-antennport (tillval)
