- Hydraulstyrning
- Upp till 150hk
- Utombordare
Baystar hydraulstyrning för utombordare ger många fördelar jämfört med andra styrningar. Manövreringen blir lätt och fri från glapp, inbyggda backventiler i rattpumpen eliminerar de krafter från motorn som påverkar styrningen negativt, släpper man händerna från ratten så fortsätter båten i samma riktning, ingen risk för plötsliga kursändringar.

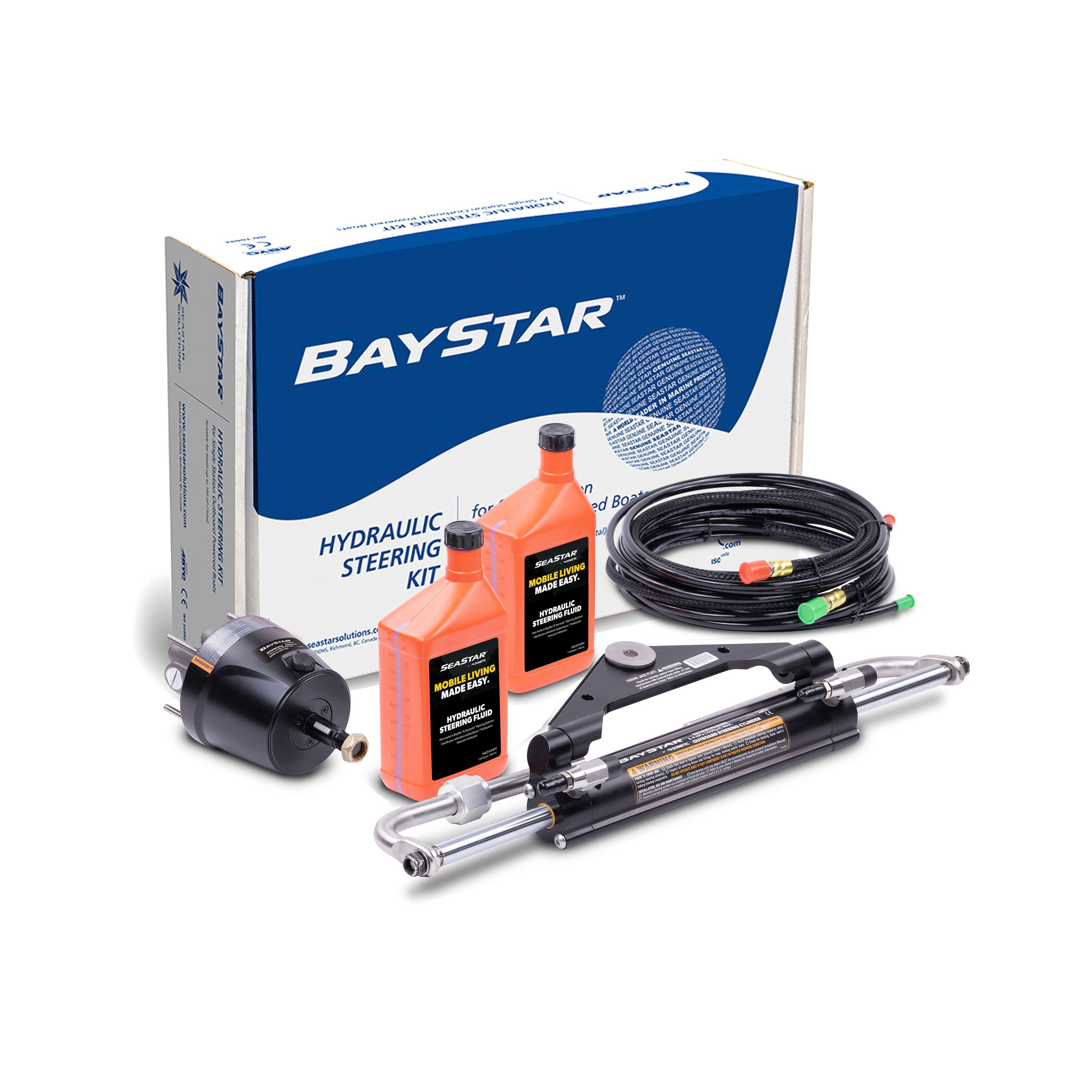

Styrningen levereras komplett inklusive rattpump (HH4314-3), kompakt bullhorn-cylinder (HC4645-3), 2x6m nylonslang som man själv kapar till rätt längd vid behov och 2 liter Seastar hydraulolja.
Balanserat system med 5,1 rattvarv.
- Baystar rekommenderas för båtar med utombordare upp till 115hk (max 150hk/ 47 knop), vid högre hastighet skall man välja Seastar Pro system.
- Kompakt frontmonterad cylinder
- Rekommenderad upp till 115hk (max 150hk)
- Cylindervolym 118.6 cm³
- Rattpump, volym 23,1cm³
- O-ringstätad -4 ORB gänga på cylindern möjliggör att rotera anslutningen för anpassning av önskad vinkel av hydraulslangarna
Rattpump HH4314-3Kapacitet 23,1 cm³ / rattvarv
Cylindervolym: 118.6 cm³Ritning och max mått för installation av cylinder.
Vissa motorer kräver en speciell typ av cylinder för att monteringen skall bli bästa möjliga, skillnaden är ”pivot” plattan som ansluts mot motorns tillerarm. Vissa installationer kan kräva anpassning av motorn eller/och en extra monteringssats.
Se kompabilitetslista nedan.
Kompatibilitetslista:
Listan presenterar de vanligaste förekommande utombordsmotorerna på marknaden, HA5477 jordkabel rekommenderas för att undvika galvanisk korrosion.
Fabrikat | År | Modell | Cylinder | Anm. |
Honda | 1992– | 30-50 Hk | HC4645-3 | 2 |
1996– | 75-90 Hk | HC4645-3 | ||
2015– | BF100 | HC4645-3 | ||
1998–2010 | 115-130 Hk | HC4647-3 | ||
2003– | 135-150 Hk | HC4645-3 | ||
2010– | 115 Hk | HC4645-3 | ||
Johnson/ | 1977–1990 | 65-150 Hk | HC4648-3 | |
1991– | 40-150 Hk /ETech | HC4645-3 | 2 | |
1997– | 115 Hk FICHT | HC4658-3 | 4 | |
1997– | 75-150 Hk FICHT | HC4645-3 | 5 | |
1998– | 40-140 Hk 4-takt | HC4658-3 | 1, 2, 4 | |
Mercury/ | 1998- | 40-60 Hk | HC4648-3 | |
1984– | 75-150 Hk | HC4645-3 | ||
Selva | 2000– | 75-70 Hk | HC4648-3 | 1, 2 |
2000- | 90-150 Hk 4-takt | HC4645-3 | 5 | |
2011-2013 | 115 Hk | HC4658-3 | ||
Suzuki | 1986- | 150 Hk | HC4645-3 | 5 |
Endast 1996 | 115-140 Hk | – | ||
1987–2002 | 115-140 Hk | HC4645-3 | 1 | |
1990-2000 | 90-100 Hk | HC4645-3 | ||
1998– | 40-70 4-takt | HC4645-3 | 1, 2 | |
2001- | 115-140 hK 4-takt | HC4658-3 | 1, 4 | |
Tohatsu | 1990– | 40-140 Hk | HC4645-3 | |
2014– | BFT60-BFT150 | HC4645-3 | ||
Yamaha | 1998– | 40-50 Hk | HC4645-3 | 2 |
1998– | 60 Hk | HC4645-3 | 3 | |
1986– | 70-90 Hk | HC4645-3 | 1 | |
1997– | 80-150 Hk 4-takt | HC4645-3 | 5 | |
2000– | 25-70 Hk 4-takt | HC4648-3 | 1, 2 | |
2011-2013 | F115A | HC4658-3 | ||
2014– | F115B | HC4645-3 |
Anm. (Anmärkningar):
1. Monteringssats HO5090 krävs
2. Motorfästen måste kapas och motorn bultas fast i akterspegeln.
3. Styrarm Yamaha art.nr. 63D-48511-00-4D måste monteras.
4. HC4645-3 cylinder kan användas, monteringsplattan måste vändas.
5. Högpresterande 150Hk motorer skall använda SeaStar styrning.
Höga hästkrafter/höghastighets båtlivet är här och styrsystem måste prestera på maximal kapacitet. Seastar hydrauliska styrsystemet är utformat för att ge den extra marginal av muskler när det behövs, men även göra det enkelt att hantera utombordare, sterndrive och inombordare motorer på båtar upp till 50 fot.
Systemval, installation och service är i huvudsak förenklas med bara tre huvudkomponenter - rodret, cylinder och rör eller en slang. SeaStar har ett omfattande utbud av tillgängliga cylindrar för att hantera en mängd olika utombordare, drev och inombordsstyrapplikationer . Dessa är lämpliga för både nöje och kommersiella tillämpningar. Extra styrstationer och/eller autopiloter är enkelt lägga till.
